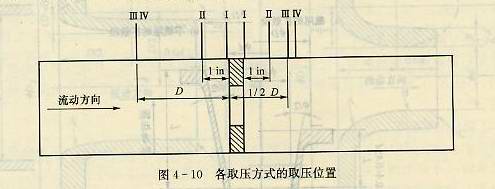

的有后面三種。圖4-10表示出各種取壓方式的取壓位置。
節流件取壓方式 目前國際國內通常采用的取壓方式有理論取壓法、D-D/2處（也稱徑距取壓法）、角接取壓法和法蘭取壓法等，最常用的有后面三種。圖4-10表示出各種取壓方式的取壓位置。 1.理論取壓法 理論取壓法上游取壓管中心位于距節流件前端面1D±0.1D處，下游取壓管中心位置因β值而異，基本位于流束最小截面處，所以也稱縮流取壓法，如圖4-10中截面Ⅲ-Ⅲ所示。在推導節流裝置流量方程時，用的差不多正是這兩個截面上的壓力差，所以稱為理論取壓法。理論取壓法的優點是鎖取得的壓差較大，但是，隨著直徑比β和流量qv的變化，孔板后流束最小截面的位置也要變化，給下游取壓口的設置帶來困難。 2.D-D/2取壓法 -D/2取壓法也稱徑距取壓法。上游取壓管中心位置距節流件前端面1D±0.1D處，下游取壓管中心位于距節流件前端面D/2±0.1D(對于β≤0.6)或D/2±0.2(對于β≥0.6)處，如圖4-10中Ⅳ-Ⅳ截面。和理論取壓法相比，D-D/2取壓法下游取壓點是固定的，是一種比較好的取壓方式，當直徑比β＜0.735時，兩者將出現差異。一般，D-D/2取壓法測得的差壓值較理論取壓法稍小。 3.角接取壓法 角接取壓法上下游取壓管中心位于節流件前后端面處，如圖4-10中Ⅰ-Ⅰ截面。角接取壓法主要優點有： 易于采用環式取壓，使壓力均衡，從而提高差壓的測量精度； 當實際雷諾數大于界限雷諾數時，流出系數只與直徑比β有關； 沿程壓力損失變化對差壓測量的影響小。 角接取壓的主要缺點是對取壓點的安裝要求嚴格，如果安裝不準確，對差壓測量精度影響較大。這是因?yàn)榻墙尤旱那昂笕狐c(diǎn)都位于壓力分布曲線的較陡峭部位，取壓點位置少有變化，就對差壓測量有較大影響。另外，它取到的差壓值較理論取壓法的差壓小，取壓管的臟污和堵塞不易排除。 4.法蘭取壓法 法蘭取壓法不論管道和直徑比β的大小，上下游取壓點中心距位于距離孔板上下游端面lin（2.54cm）處，如圖4-10Ⅱ-Ⅱ截面。它在制造和使用上要比理論取壓法來得方便，而且通用性較大。但它使得流出系數除與β和Re有關外，還跟管徑D有關。
